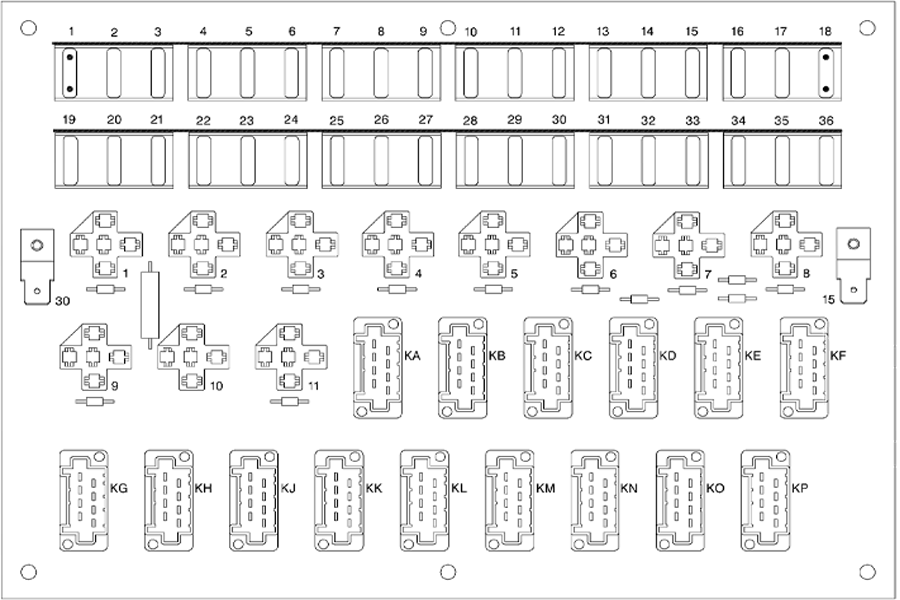

Предохранители Вольво ФШ 12, старая версия электрической системы.
F1 Ближний свет, левый F2 Ближний свет, прямо F3 Подогрев, радио F4 Стоп F5 Задний ход, свет загрузки F6 Внутреннее освещение, радио, двери заблокировать F7 Указатель поворота F8 Указатель поворота, клемма "15" F9 Тахограф, часы, опасность сигнальные лампы F10 Кондиционер, двигатель вентилятора F11 Автоматическая коробка передач F12 Стеклоочиститель, шайба F13 Фар стеклоочиститель, лампы шайба F14 Прожектор F15 Подогрев F16 Прикуриватель F17 Противотуманные фары, передние и задние F18 EDC |
F19 Дальний слева F20 Дальний справа F21 Верхний свет, розетка 24В F22 Зарезервированно. F23 Пневматическая подвеска, тележка подъемник F24 Габаритные огни F25 Дальний свет F26 Габаритные огни прицеп F27 Осушитель воздуха F28 Габаритный свет правый, инструментальная панель F29 EDC клемма "15" F30 Габаритный свет прицеп правый F31 Замок, коробка отбора мощности, воздух кондиционирование F32 Дополнительное оборудование F33 Стеклоподъемник со стороны водителя F34 Управляемые зеркала, эл. окно, пассажирский, центральный замок F35 DIM-DIP F36 Электрический подогрев сидений |

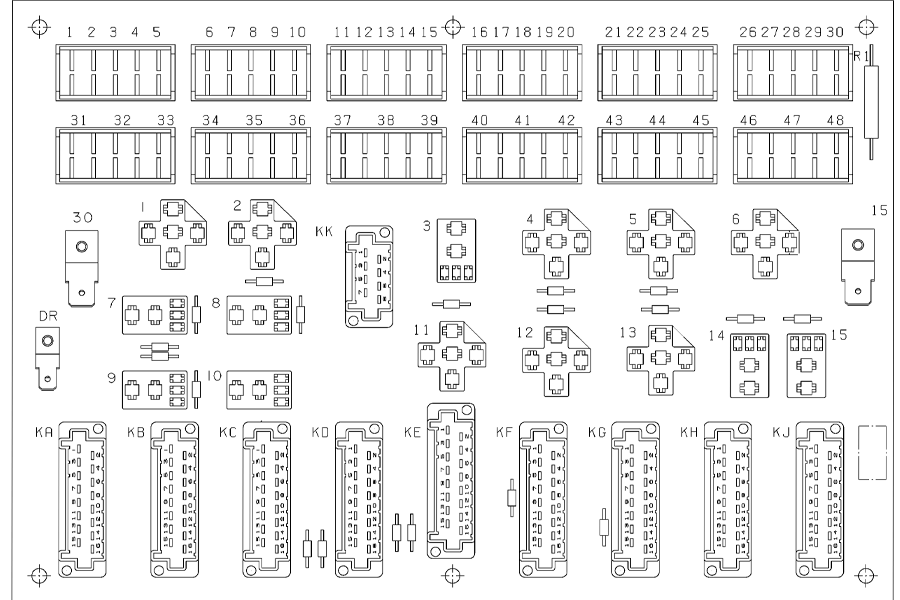

Предохранители Вольво ВШ12, электрическая версия после 1998 года.
F1 Пневматическая подвеска, гидравлические тележки лифт F2 Площадь ингибиторы, компрессор контроль F3 Подушка безопасности, иммобилайзер F4 Центральный замок F5 Внутреннее освещение, таймер F6 Стопы прицепа F7 Приборы F8 Делитель напряжения для радио F9 Стопы F10 Прожектор F11 Дальний свет моргнуть F12 Пневматическая подвеска F13 Эл. подогрев зеркал заднего вида F14 Подогрев реле "radiopos" F15 Ближний LHS свет F16 Дальний LHS свет F17 "Radiopos" F18 Управление вентилятором охлаждения, подогрева реле F19 Автомобиль ECU F20 Электромагнитные клапаны двигатель F21 Приборы, эл. с подогревом зеркало реле F22 Дневной свет F23 Подогрев осушителя F24 Дополнительное оборудование F25 Эл. зеркала заднего вида |
F26 Блокировка дифференциала, отбора мощности F27 Электронный климат-контроль F28 Указатель поворота, приборы F29 Гудок F30 Прикуриватель F31 Делитель напряжения 12В F32 Задние противотуманные фары F33 Габаритный свет левый F44 Габаритный свет прицеп левый F55 Подсветка багажных отделений F56 Габаритный свет правый прицеп F57 Габаритный свет правый F58 Указатель поворота, предупреждение об опасности F59 Ближный правый F30 Дальний свет правый F31 Эл. стеклоподъемник, пассажирская сторона F32 Эл. стеклоподъемник, со стороны водителя F33 ЭБУ двигателя F34 Реверс свет, реверс предупреждениесигнализация F35 Вентилятор, климат блок F36 Эль сиденье с подогревом, парк. нагреватель F37 Стеклоочиститель F38 Фара стеклоочистителя ветрового стекла иомыватель фар |

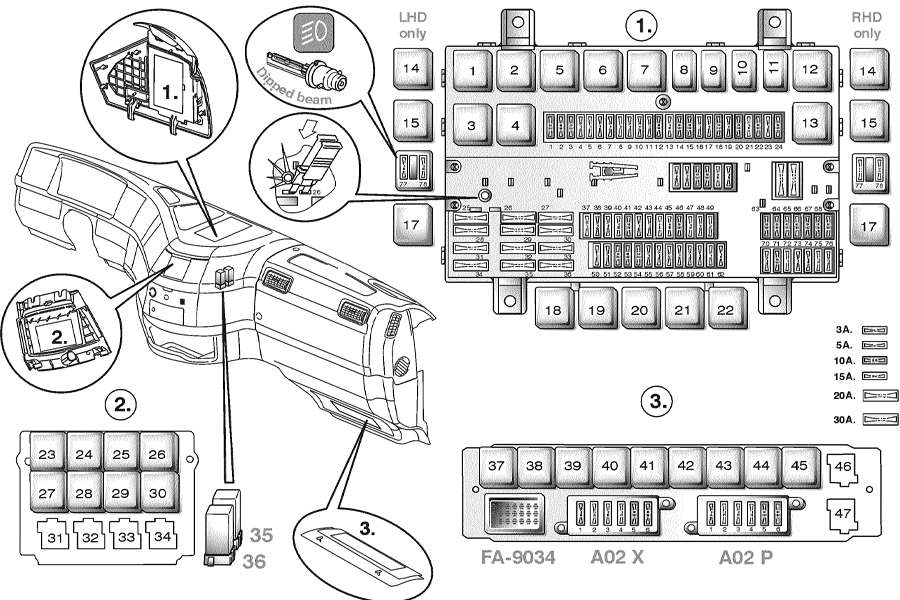

Предохранители Вольво ФШ 12, электрическая система версия 2.
F1 TPM (Контроль давления вшинах) F2 Фонарь багажного отделения F3 Освещение груза, фонарь освещения тягово-сцепного устройства F4 Выключатель зажигания, положение включения радиоприемника F5 Приборы (цепь 30) F6 Влагоотделитель F7 ECU автомобиля, иммобилайзер F8 Приборы, TPM (Контрольдавления в шинах), тахограф F9 Блокираторы диапазона, зоны F10 Датчик оксидов азота NOx, система оплаты дорожных сборов F11 ECU селектора передач F12 ECU коробки передач/замедлитель F13 Очиститель ветрового стекла F14 Прикуриватель, фонарь центрального вещевого отделения F15 Подогреватель водоотделителя и слив воды из топлива F16 Механизм блокировки дифференциала, коробка отбора мощности F17 Управление LCM F18 Звуковой сигнал, электромагнитный клапан пневматического звукового сигнала F19 Система климат-контроля, шлюз FMS F20 Управление стояночным отопителем F21 Вентилятор системы климат-контроля F22 Освещение кабины F23 Пневматическая подвеска F24 Влагоотделитель, стояночный отопитель ADR, электроподогрев зеркал F25 Электропитание ABS/EBS прицепа F26 Блок предохранителей оборудования кузова F27 Левый электроуправляемый стеклоподъемник, зеркала с электроподогревом F28 Электропитание ABS/EBS автомобиля F29 Кофеварка F30 Правый электроуправляемыйстеклоподъемник F31 Главный предохранитель для предохранителей 95–97 F32 Система климат-контроля ECC F33 Электроуправляемый механизм опрокидывания кабины F34 Усилитель мощности F35 Электропривод сиденья F36 Цепь фонарей заднего хода прицепа F37 Dynafleet F38 Фонари подножек F39 Электропривод зеркал заднего вида F40 ECU двигателя, реле пускового подогрева двигателя F41 Электромагнитные клапаны двигателя, электрический топливоподкачивающий насос F42 Муфта вентилятора охлаждения F43 BBM (блок оборудования кузова), главный включатель с ручным управлением BBOX-EF F44 Преобразователь напряжения для радиоприемника, розетка 12 В F45 Делитель напряжения для розетки 12 В F46 Сигнальный маячок F47 ACC F48 Системы ABS/EBS, выключатели EBS |
F49 Пневматическая подвеска/Aride
F50 Телефон F51 Гидроуправляемый мост F52 Управляющая цепь пускового подогрева двигателя, реле положения включения радиоприемника F53 Светящийся знак F54Dynafleet, шлюз FMS F55 Надувная подушка безопасности SRS, натяжитель ремня безопасности F56 Свободно F57 ECU селектора передач/замедлитель F58 ADR, реле короткого замыкания D+ F59 Видеокамера заднего вида F60 Гидроуправляемый мост F61 Кронштейн складного зеркала заднего вида, Япония, охранная сигнализация, Volvo Link F62 Свободно F63 Система Алколок F64 Система оплаты дорожных сборов F65 Система централизованной смазки F66 Люк в крыше F67 Лампы для чтения, плафоны спальной полки F68 Холодильник F69 Розетка 12 вольт F70 Электропитание ABS/EBS прицепа (цепь 15) F71 Дополнительное оборудование F72Система регулировки уровня света фар F73 Индикация подъема задка F74 Омыватель фар высокого давления F75 Сиденье с электроподогревом и электрической вентиляцией F76 ADR, реле короткого замыкания D+ F89 Тахограф F90 Преобразователь 12 В, ABS прицепа/информационный блок F91 Тахограф, ADR F93 Главный предохранитель для предохранителей 95–97 F94 Система AdBlue F95 Система централизованного запирания дверей F96 Охранная сигнализация |
